SDJ сериясы ACIM контроллери (3KW)
SDJ сериясы мотор контроллери (3KW) продукт сүрөттөлүшү
SDJ сериясындагы AC контроллери төмөн чыңалуудагы AC электр унаалары үчүн иштелип чыккан драйвер.Төрт квадранттык вектордук башкаруу ыкмасы менен иштелип чыккан жогорку ишенимдүүлүк жана чоң моменттик асинхрондук мотордун кыймылдаткыч жабдуулары катары, ал мотордун ылдамдыгын жана моментин так көзөмөлдөй алат.Бул таза электр жүргүнчү унаасында, аз ылдамдыктагы A00 классындагы жеңил унаада, электр экскурсиялык унаада, электр шыпыргычта, электр логистикалык унаада ж.
SDJ сериясындагы AC контроллери DSP менен санарип диск башкаруусун өзөк катары кабыл алат жана коргоо деңгээли IP67ге жетет.Контроллер кичи өлчөмдөгү, жеңил салмактагы, жогорку ишенимдүүлүк жана тез жооп берүү өзгөчөлүктөрүнө ээ болгон айдоочу түзүлүш катары жогорку ишенимдүүлүк жана жогорку момент менен асинхрондуу моторду кабыл алат.Круиздик пробегти көбөйтүү үчүн энергия кайтарым байланыш функциясы менен;жана бир нече коргоо конструкциялары, мисалы, чектелген ток, ашыкча ток, ашыкча температура, кулпуланган ротор, кыска туташуу ж.б.
Өзгөчөлүктөрү
●Контроллер немис DSP, эл аралык негизги санарип дискти негизги башкаруу чип катары кабыл алат, ал моторду башкаруу алгоритми үчүн жакшы платформаны түзүүгө жардам берет.
●Кубаттуу түзүлүш үчүн жогорку кубаттуулуктагы MOSFET түтүгүн колдонуу менен, ал энергиянын эффективдүү конверсиясын ишке ашыра алат.
●CAN интерфейси үчүн бир нече коопсуздук коргоо жана литий батареясынын BMSтин коопсуздук сертификатын башкаруу.
●Кыска туташуудан коргоону колдоо (фаза - жер, фаза - фаза, фаза - булак), ашыкча жүктөө, ашыкча температура, ашыкча чыңалуудан коргоо.
●Ишенимдүү жана ийкемдүү регенеративдик тормоз технологиясы кардардын муктаждыктарын канааттандыруу үчүн, аз ылдамдыкта айдоо абалында да айдоо пробегин жакшыртат.
●Микро-кыймыл технологиясын жана жай түшүү жана дөңсөө технологиясын колдонуу менен тик эңкейиш, күчтүү чыгуу жөндөмү, дөңдү туруктуу кармоо, күчтүү баштоо.
●Ызы-чууну жана титирөөнүн амплитудасын азайтуу үчүн эң сонун оптималдаштыруу алгоритмин жана жыштыгын 0дөн 300 Гцге чейин кабыл алыңыз.
●Кемчиликтен коргоо функциясы, сигнал баардык кемчиликтерди эске салат, бул ыңгайлуу тейлөө.
●Туташкан зымдарды азайтуу үчүн CAN-автобус технологиясын кабыл алат, параметр жөндөлүшү мүмкүн жана аны онлайн программалоо мүмкүн.
●Көлөмүн кичирейтүү жана салмагын жеңилдетүү үчүн шайкеш дизайнды кабыл алат.Өзүн-өзү үйрөнүү функциясы, орнотуу жана мүчүлүштүктөрдү оңдоо кадамдарын жөнөкөйлөтүү.
Автоунаа компаниялары үчүн: жүктөө оңой, сатуудан кийин тынчсызданбай
●Күчтүү адаптация жана өзүн-өзү үйрөнүү функциясы
●Атактуу заводдук аппараттар, ишенимдуу сапат
●Өзүн-өзү аныктоо ката сигнализация функциясы
Колдонуучулар үчүн: күчтүү тажрыйба, жеңилдетилген чуркоо
●Айдоо жылмакай, башталышы күчтүү, ылдамдануу күчтүү
●Чоң момент, күчтүү көтөрүлүү жөндөмдүүлүгү, эңкейиште тайгаланууга каршы
●Энергия менен байланышуу, круиздик диапазону көбөйтүү, батареянын иштөө мөөнөтүн көбөйтүү
Продукт: кесиптик дизайн, кароо
●Туруктуу аткаруу
●Perfect коопсуздук жана коргоо дизайн
Спецификация
| Controller Model | SDJ-7,5KW | |||
| Электр | Киргизүү (DC/V) | 72V | 96V | 144 V |
| Максималдуу токтун чыгышы (AC/A) | 400A | 320A | 250A | |
| Номиналдуу токтун чыгышы (AC/A) | 115A | 78A | 52A | |
| Максималдуу кубаттуулук (КВт) | 30 | 30 | 30 | |
| Максималдуу жыштык чыгышы(Гц) | 300 | 300 | 300 | |
| Жумушчу чөйрөнүн температура диапазону (℃) | -30°C--+55°C | |||
| Сактоочу чөйрөнүн температура диапазону (℃) | -40°C---+70°C | |||
| IP класс | IP67 | |||
| Изоляцияланган аткаруу | 72V/96V кабыкчага киргизүү жана чыгаруу DC1000V, агып жаткан ток 0,05мА, изоляцияланган каршылык 20MΩ | |||
| 144V DC2100V кабыгына киргизүү жана чыгаруу, агып жаткан ток 2.1мА, изоляцияланган каршылык 1МΩ | ||||
| Контроллердин эффективдүүлүгү | 0,98 | |||
| Муздатуу ыкмасы | Табигый муздатуу/Аба муздатуу | |||
| Башкаруу ыкмасы | Вектордук башкаруу | |||
| Мотор түрү | Асинхрондуу мотор | |||
| Вибрация стандарты | GB/T2423 | |||
| Байланыш ыкмасы | БОЛОТ | |||
| Салмагы (Кг) | 4кг | |||

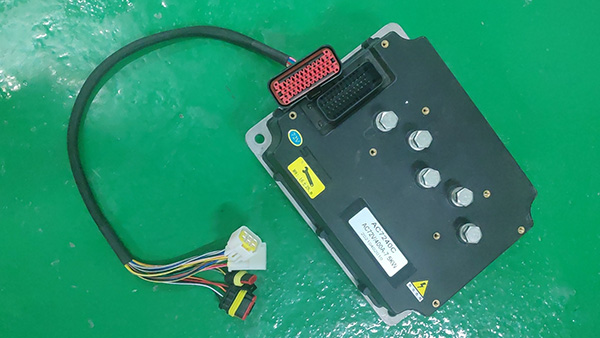

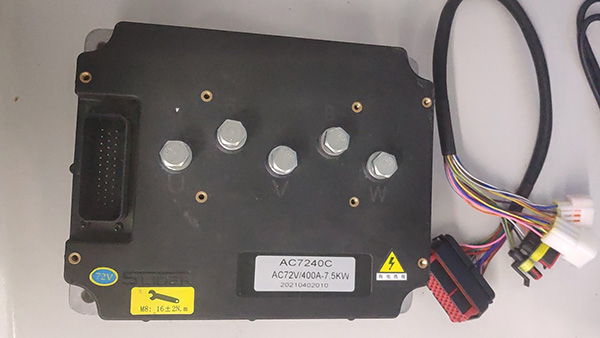

Продукт сүрөтү

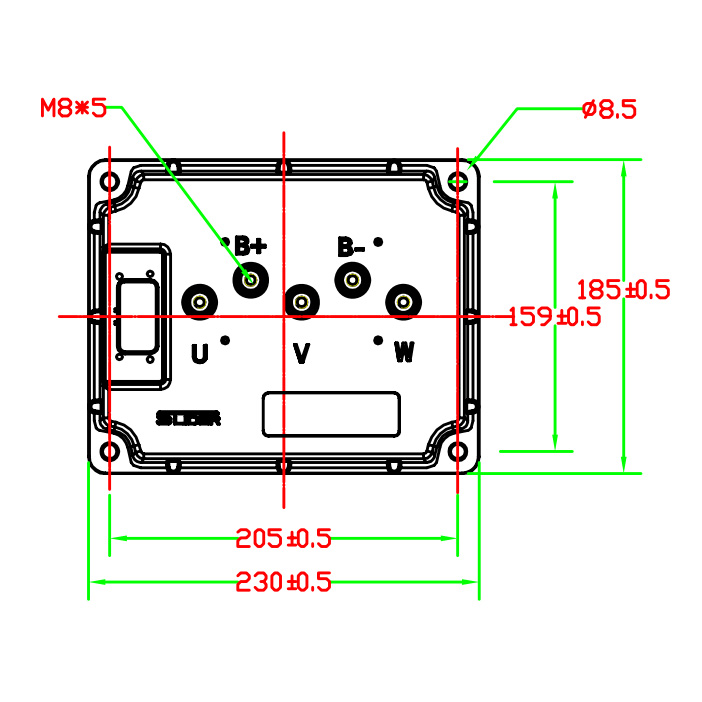

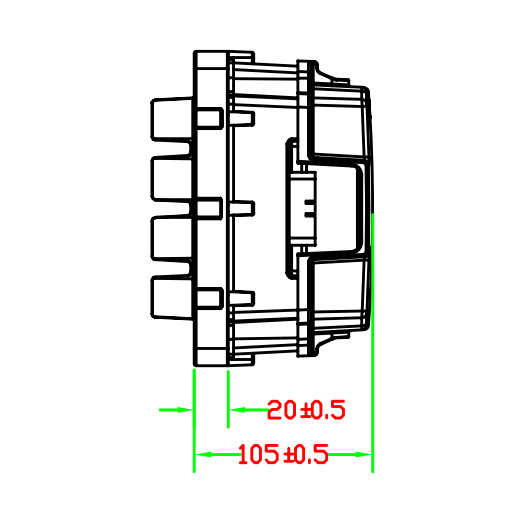

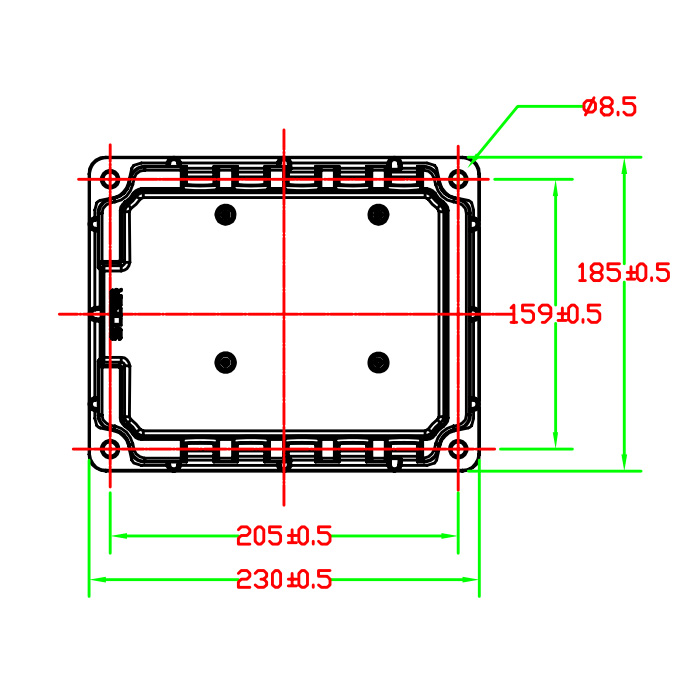

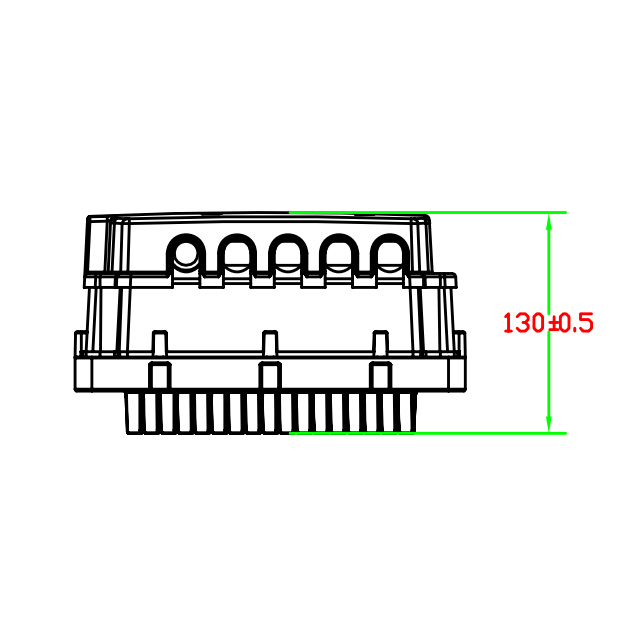

Өлчөмдүк чиймелер
